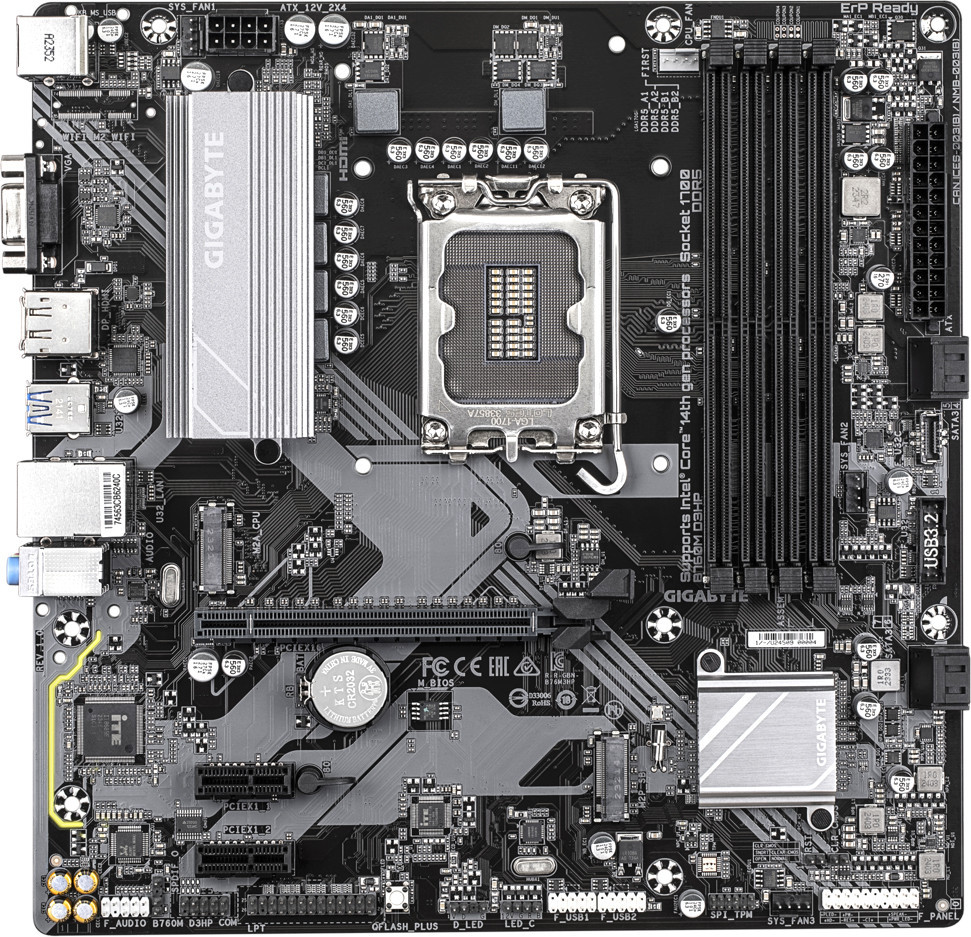

Материнская плата Gigabyte B760M D3HP

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 4+1+1
• Охлаждение фаз питания: Да
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 600 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 2
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• Дополнительные характеристики PCI: PCI-линии ЦПразъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16PCI-линии чипсетадва разъема PCI Express x1, шинный интерфейс PCIe 3.0, режим работы x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слоты ЦПслот M2A_CPU, сокет 3, ключ M, тип 2280, режим работы PCIe 4.0 x4/x2слоты чипсетаслот M2P_SB, сокет 3, ключ M, тип 2280, режим работы PCIe 4.0 x4/x2
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA
• SATA Express: Нет

Сеть и связь

• Слот для модуля Wi-Fi: Нет
• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Да
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: Нет
• VGA (D-Sub): 1
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: 1
• COM: 1
• LPT: 1
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: Нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 1
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панелиРазъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 11 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.1Разъем для подключения модуля Trusted Platform Module (для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 - только для модуля GC-TPM2.0 SPI V2)*дополнительная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-порт1 разъём для подключения LPT-порта на выносной планке1 разъем S/PDIF OutКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние "по умолчанию"

Габариты

• Длина: 244 мм
• Ширина: 244 мм
