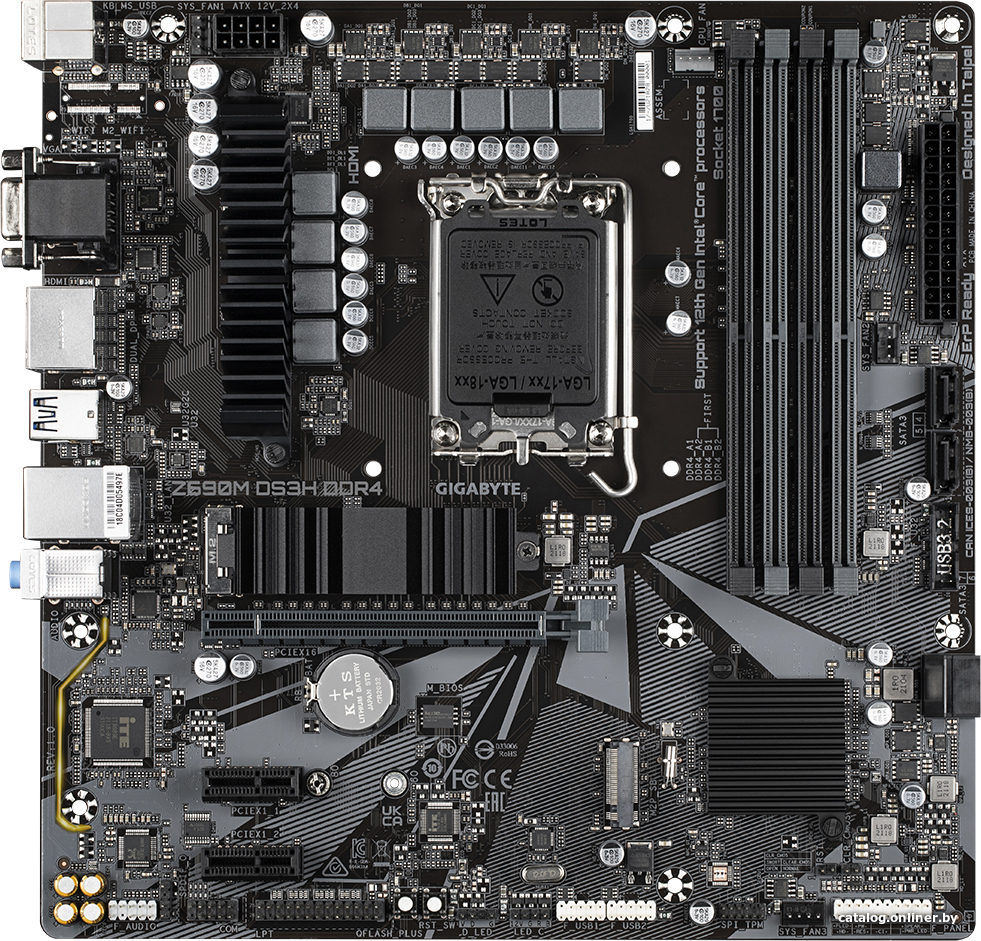

Материнская плата Gigabyte Z690M DS3H DDR4 (rev. 1.0)

Общая информация

• Дата выхода на рынок: 2022 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel Z690
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 333 МГц
• Дополнительные характеристики ОЗУ: DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 МГцПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Из них PCI Express 2.0 x16: Нет
• Всего PCI Express x1: 2
• Из них PCI Express 2.0 x1: Нет
• Всего PCI Express x4: Нет
• Из них PCI Express 2.0 x4: Нет
• Всего PCI Express x8: Нет
• Из них PCI Express 2.0 x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: 1 разъём PCI Express x16 с пропускной способностью x16(Функционал разъема PCIEX16 удовлетворяет требованиям спецификации PCI Express 4.0)2 разъема PCI Express x1(Функционал разъемов PCIEX1 удовлетворяет требованиям спецификации PCI Express 3.0)

Интерфейсы накопителей

• M.2: 2
• Интерфейс M.2: PCIe-линии ЦП1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280) для PCIe 4.0 x4/x2 SSD-накопителей; (M2A_CPU)PCIe-линии чипсета1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280 PCIe 4.0 x4/x2) для SSD-накопителей (M2P_SB)
• SATA 3.0: 4
• RAID: 0, 1, 5, 10

Сеть и связь

• Слот для модуля Wi-Fi: Нет
• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Встроенный звук: Да
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: 2
• mini DisplayPort: Нет
• VGA (D-Sub): 1
• DVI: Нет
• HDMI: 1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1: 1
• USB 3.2 Gen2: Нет
• USB 3.2 Gen1 Type-C: Нет
• USB 3.2 Gen2 Type-C: Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СВО: Нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 1
• Разъемы для подсветки RGB 12В: 1

Габариты

• Длина: 244 мм
• Ширина: 244 мм
