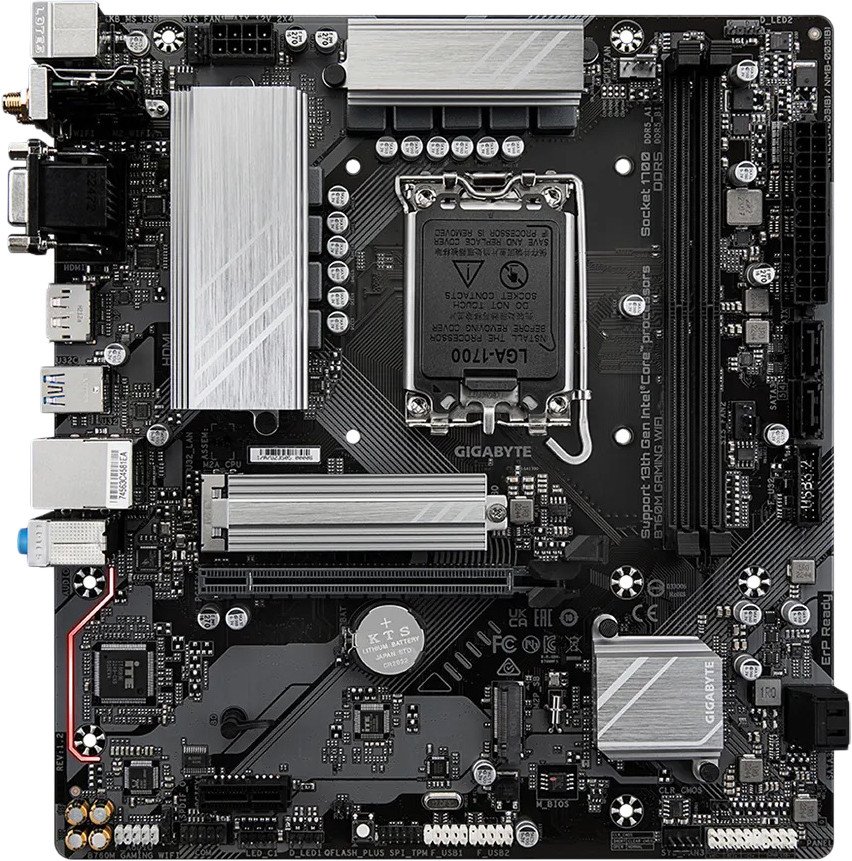

Материнская плата Gigabyte B760M Gaming WiFi (rev. 1.2/1.4)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12

Встроенный процессор

• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 6+2+1

Охлаждение фаз питания

• Форм-фактор: mATX
• Цвет: черный

Подсветка

Память

• Тип памяти: DDR5
• Количество слотов памяти: 2
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 8 000 МГц
• Дополнительные характеристики ОЗУ: поддержка небуферизованных планок памяти с ECC, работающих в режиме non-ECC 1Rx8/2Rx8поддержка небуферизованных планок памяти без ECC 1Rx8/2Rx8/1Rx16поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

• Дополнительные характеристики PCI: разъем PCIEX16, PCI Express x16, режим работы PCIe 4.0 x16*разъем PCIEX16 поддерживает подключение видеокарты или NVMe SSDразъем чипсета, PCI Express x1, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слот M2A_CPU, сокет 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2слот M2P_SB, сокет 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Wi-Fi: 802.11ac (Wi-Fi 5)
• Bluetooth: 5.1
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук

• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3

USB 3.2 Gen2 Type-A (10 Гбит/с)

• USB 3.2 Gen1 Type-C (5 Гбит/с): 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

• Аудио (3.5 мм jack): 3

COM

LPT

• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.2

mini DisplayPort

• VGA (D-Sub): 1

DVI

• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

• Цифровой выход S/PDIF: 1
• COM: 1

LPT

HDMI

• Разъемы для вентилятора ЦП: 1

Разъемы для СЖО

• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 1

Разъемы с обратной стороны (BTF)

• Описание внутренних разъемов: 1 x 24-контактный разъем основного питания ATX1 x 8-контактный разъем питания ATX 12 В1 x разъем вентилятора ЦП3 x разъема системного вентилятора2 x разъема светодиодной ленты с адресацией1 x разъем светодиодной ленты RGB2 x разъема M.2 сокет 34 x разъема SATA 6 Гбит/с1 x разъем передней панели1 x разъем передней панели аудио1 x разъем S/PDIF Out1 x разъем USB 3.2 Gen 12 x разъема USB 2.0/1.11 x разъем модуля доверенной платформы (только для GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 модуля)1 x разъем последовательного порта1 x кнопка Q-Flash Plus1 x джампер сброса1 x джампер очистки CMOS

Габариты

• Длина: 244 мм
• Ширина: 225 мм

Комплектация

• Комплектация: - два кабеля SATA- Wi-Fi-антенна- I/O планка - документация
