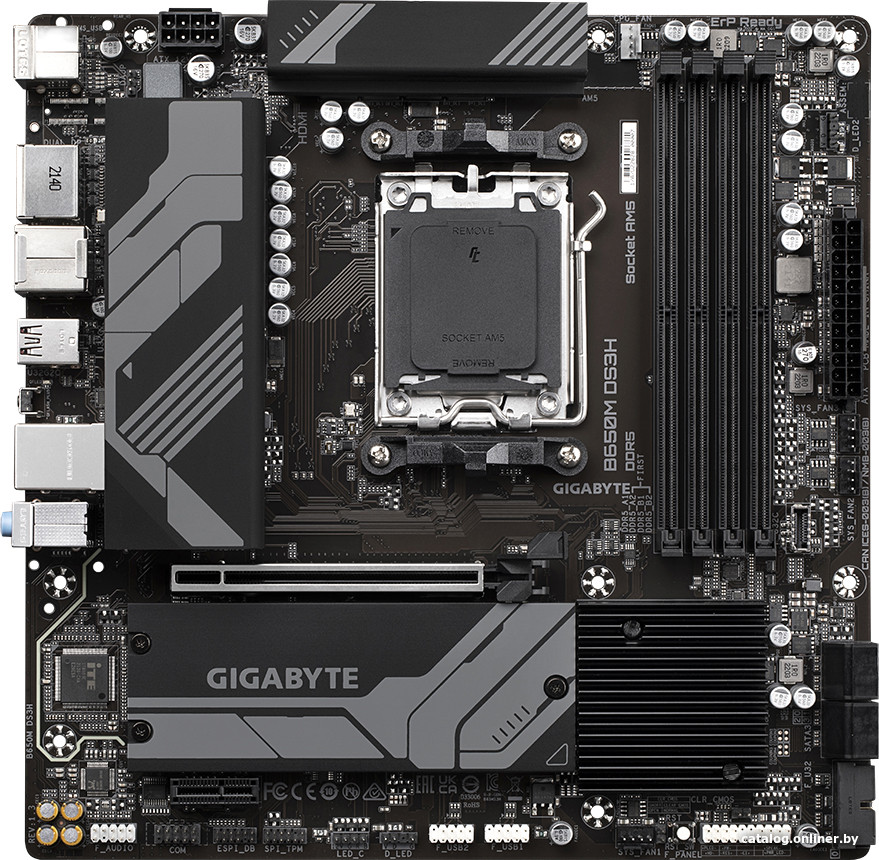

Материнская плата Gigabyte B650M DS3H (rev. 1.3)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 7000
• Сокет: AM5
• Чипсет: AMD B650
• Количество фаз питания: 6+2+1
• Охлаждение фаз питания: Да
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 8 000 МГц
• Дополнительные характеристики ОЗУ: Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 с частотами 8000 (OC), 7800 (OC), 7600 (OC), 7200 (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5600 (OC), 5200, 4800 МГцПоддержка профилей AMD EXtended Profiles for Overclocking (AMD EXPO) и Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• Дополнительные характеристики PCI: PCIe-линии ЦП1 разъем PCI Express x16 для установки PCIe 4.0 плат расширения, режим работы x16; PCIEX16PCIe-линии чипсета1 x PCI Express x1, для установки PCIe 3.0 плат расширения, режим работы x1; (PCIEX1)

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: разъем на ЦПсокет 3, ключ M, тип 25110/2280, режим работы PCIe 4.0 x4/x2
• SATA 3.0: 4
• SATA 2.0: Нет
• RAID: 0, 1, 10 - SATA, NVMe

Сеть и связь

• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Да
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: 2
• Версия DisplayPort: 1.4
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: Нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек (D_LED1)1 разъем для адресуемых светодиодных линеек (D_LED2)1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем USB Type-C, стандарт USB 3.2 Gen 21 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)* дополнительная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-портКнопка ResetПеремычка ResetПеремычка для возврата настроек CMOS в состояние "По умолчанию"

Габариты

• Длина: 244 мм
• Ширина: 244 мм
