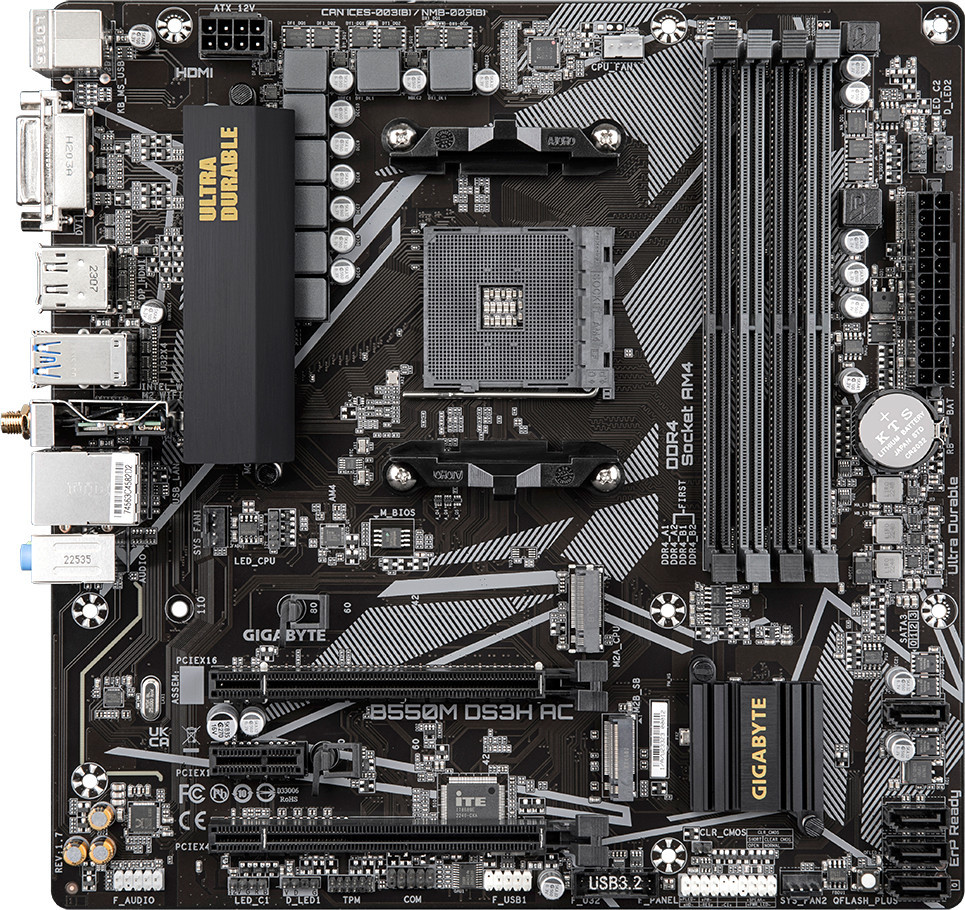

Материнская плата Gigabyte B550M DS3H AC (rev. 1.7)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 5000, AMD 5000G, AMD 4000G, AMD 3000, AMD 3000G
• Сокет: AM4
• Чипсет: AMD B550
• Количество фаз питания: 6+2
• Охлаждение фаз питания: Да
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 4 733 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC Un-buffered DIMM 1Rx8/2Rx8 и non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 планок памяти с частотами до 4733 OC МГцподдержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: 1
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• Дополнительные характеристики PCI: PCI-линии ЦПразъем PCIEX16, PCI Express x16, , режимы работы:с процессорами AMD Ryzen 5000 и 3000 серии PCIe 4.0 x16с процессорами AMD Ryzen 5000G, 4000G и 3000G серии PCIe 3.0 x16PCI-линии чипсетаразъем PCIEX4, PCI Express x16, режим работы PCIe 3.0 x4разъем PCIEX1, PCI Express x1, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слоты ЦПслот M2A_CPU, сокет 3, ключ M, тип 2280/22110, режимы работы:с процессорами AMD Ryzen 5000 и 3000 серии PCIe 4.0 x4/x2 и SATAс процессорами AMD Ryzen 5000G, 4000G и 3000G серии PCIe 3.0 x4/x2 и SATAслоты чипсетаслот M2B_SB, сокет 3, ключ M, тип 2280, режим работы PCIe 3.0 x2 и SATA
• SATA 3.0: 4
• RAID: 0, 1, 10

Сеть и связь

• Wi-Fi: 802.11ac (Wi-Fi 5)
• Bluetooth: 4.2
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Realtek ALC1220-VB
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: 1  (D)
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 1
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: Нет
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 3
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header2 x system fan headers2 x Addressable LED strip headers2 x RGB LED strip headers1 x CPU cooler LED strip/RGB LED strip header2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header1 x USB 2.0/1.1 header1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)TPM function is optional due to different regional policy1 x serial port header1 x Clear CMOS jumper1 x Q-Flash Plus button

Габариты

• Длина: 244 мм
• Ширина: 244 мм
