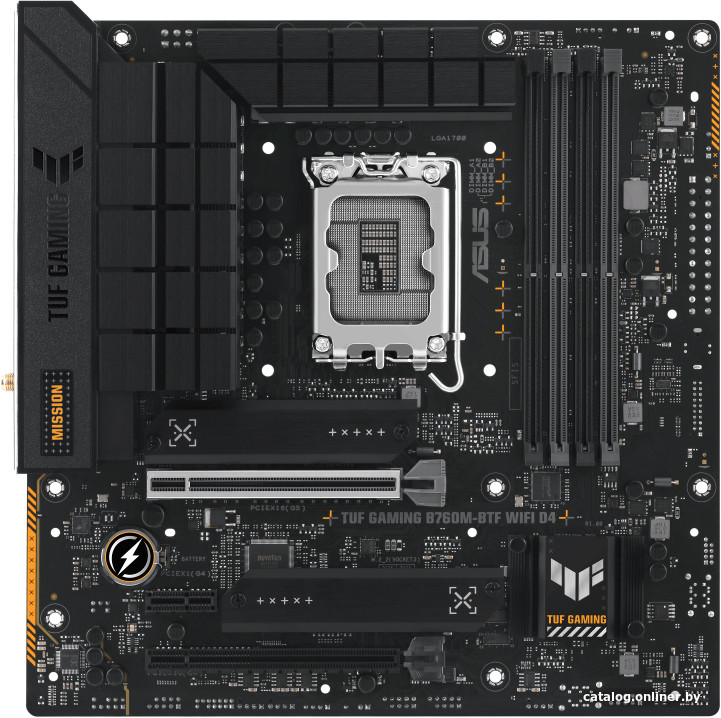

Материнская плата ASUS TUF Gaming B760M-BTF WIFI D4

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1
• Охлаждение фаз питания: Да
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 333 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC и non-ECC DIMM-модулей без буферизации с частотами 5333 (OC), 5066 (OC), 5000 (OC), 4800 (OC), 4600 (OC), 4400 (OC), 4266 (OC), 4000 (OC), 3733 (OC), 3600 (OC), 3466 (OC), 3400 (OC), 3333 (OC), 3200, 3000, 2933, 2800, 2666, 2400, 2133 МГцподдержка Intel Extreme Memory Profile (XMP) и OptiMem II

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: 1
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• Дополнительные характеристики PCI: линии ЦПразъем PCI Express x16, с режимом работы PCIe 5.0 x16линии чипсетаразъем PCI Express x16, с режимом работы PCIe 4.0 x16разъем PCI Express x1, с режимом работы PCIe 4.0 x1

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: разъмы на ЦПM.2_1 (ключ M), тип 2242/2260/2280, режим работы PCIe 4.0 x4разъемы на чипсетеM.2_2 (ключ M), тип 2242/2260/2280, режим работы PCIe 4.0 x4M.2_3 (ключ M), тип 2280, режим работы PCIe 4.0 x4
• SATA 3.0: 4
• SATA 2.0: Нет
• RAID: 0/1/5/10 - SATA

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6)
• Bluetooth: 5.2
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Да
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: 1
• Цифровой выход S/PDIF: Нет
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header3 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connector1 x 4-pin +12V Power connectorStorage related3 x M.2 slots (Key M)4 x SATA 6Gb/s portsUSB1 x USB 3.2 Gen 2 connector (supports USB Type-C)1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous3 x Addressable Gen 2 headers1 x Aura RGB header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x 10-1 pin System Panel header1 x Thunderbolt (USB4) header

Габариты

• Длина: 244 мм
• Ширина: 244 мм

Комплектация

• Комплектация: Cables2 x SATA 6Gb/s cablesMiscellaneous1 x ASUS Wi-Fi moving antenna1 x TUF Gaming sticker1 x M.2 Rubber Package1 x Screw package for M.2 SSDDocumentation1 x User guide
