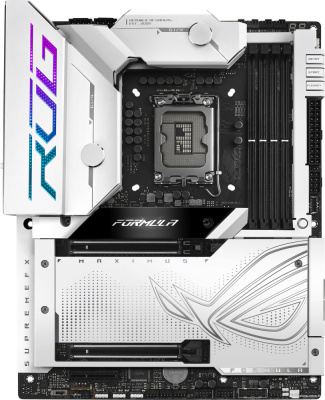

Материнская плата ASUS ROG Maximus Z790 Formula

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel Z790
• Количество фаз питания: 20+1+2
• Охлаждение фаз питания: Да
• Форм-фактор: ATX
• Подсветка: Да

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 8 000 МГц
• Дополнительные характеристики ОЗУ: ASUS Enhanced Memory Profile IIIntel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: Нет
• Всего PCI Express x4: 1
• Всего PCI Express x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: ЦП:2 слота PCIe 5.0 x16 (поддержка режимов x16 или x8/x8)**Чипсет:1 слот PCIe 4.0 x4** M.2_1 разделяет полосу пропускания с PCIEX16(G5)_2. Когда M.2_1 включена, PCIEX16(G5)_2 будет отключен, а PCIEX16(G5)_1 будет работать только x8.

Интерфейсы накопителей

• M.2: 5
• Спецификации накопителей: ЦП:Слот M.2_1 (Key M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 5.0 x4)**Слот M.2_2 (Key M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)Чипсет:M.2_3 слот (Key M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)M.2_4 слот (Key M), тип 2280 (поддерживает режим PCIe 4.0 x4)M.2_5 слот (Key M), тип 2280 (поддерживает режим PCIe 4.0 x4)** M.2_1 делит полосу пропускания с PCIEX16(G5)_2. Когда M.2_1 включена, PCIEX16(G5)_2 будет отключен, а PCIEX16(G5)_1 будет работать только x8.
• SATA 3.0: 4
• RAID: PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10

Сеть и связь

• Слот для модуля Wi-Fi: Нет
• Wi-Fi: 802.11be (Wi-Fi 7)
• Bluetooth: 5.4
• Ethernet: 1x 5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Realtek ALC4082
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: Нет
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 5
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): 2
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 5
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: Нет
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: Нет
• LPT: Нет
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 5
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: Fan and Cooling Related 1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header4 x 4-pin Chassis Fan headers1 x W_PUMP+ header1 x 2-pin Water In header1 x 2-pin Water Out header1 x 3-pin Water Flow headerPower Related 1 x 24-pin main power connector2 x 8-pin +12V power connectors1 x 8-pin PCIe power connectorStorage Related 5 x M.2 slots (Key M) 4 x SATA 6Gb/s portsUSB 1 x USB 20Gbps connector (supports USB Type-C ) 2 x USB 5Gbps headers support 4 additional USB 5Gbps ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous3 x Addressable Gen 2 headers1 x Alteration PCIe mode switch1 x Aura RGB header1 x CPU over voltage jumper1 x FlexKey button 1 x Front panel audio header (F_AUDIO)1 x ReTry button1 x Start button1 x 10-1 pin system panel header1 x Thermal sensor header

Габариты

• Длина: 305 мм
• Ширина: 244 мм

Комплектация

• Комплектация: Cables1 x ARGB RGB extension cable2 x ROG weave SATA 6G cables2 x SATA 6Gb/s cables Additional Cooling Kit1 x DDR5 fan holder1 x Thermal pad for M.2Miscellaneous1 x ASUS WiFi Q-Antenna1 x Q-connector3 x M.2 backplate Q-Latch packages1 x ROG key chain1 x ROG stickers1 x ROG VIP card1 x M.2 rubber package3 x M.2 backplate rubber packagesInstallation Media1 x USB drive with utilities and drivers Documentation1 x Quick start guide
